تعریف کلی شیر فلکه کشویی (Gate Valve)
شیر فلکه کشویی برای قطع و وصل کامل جریان استفاده می شود (نه برای کنترل دبی).

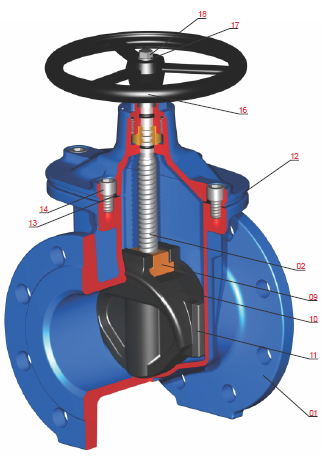

در این نوع شیر, یک دیسک (زبانه) به صورت عمودی در مسیر سیال بالا و پایین می رود و مسیر را باز یا بسته می کند.
انواع شیر فلکه کشویی از نظر زبانه (گیت)
شیر فلکه کشویی زبانه فلزی (Metal Seated Gate Valve)
در این نوع, زبانه (گیت) و بدنه (سیت ها) از فلز ساخته می شوند (معمولاً چدن, برنز, برنج یا فولاد)
. مزایا:
- مقاومت بالا در برابر دما و فشار زیاد
- دوام بالا در محیط های صنعتی (بخار, روغن, گاز, نفت)
- مناسب برای سیالات غیرخورنده یا با دمای بالا
معایب:
- در صورت وجود ذرات جامد در سیال, احتمال نشتی بین فلزها وجود دارد
- نیاز به گشتاور بیشتر برای باز و بسته شدن
- آب بندی صددرصدی ندارد (نشتی جزئی ممکن است)
کاربرد:
- صنایع نفت, گاز, بخار, پتروشیمی
- خطوط انتقال آب داغ, هوا و گاز فشرده

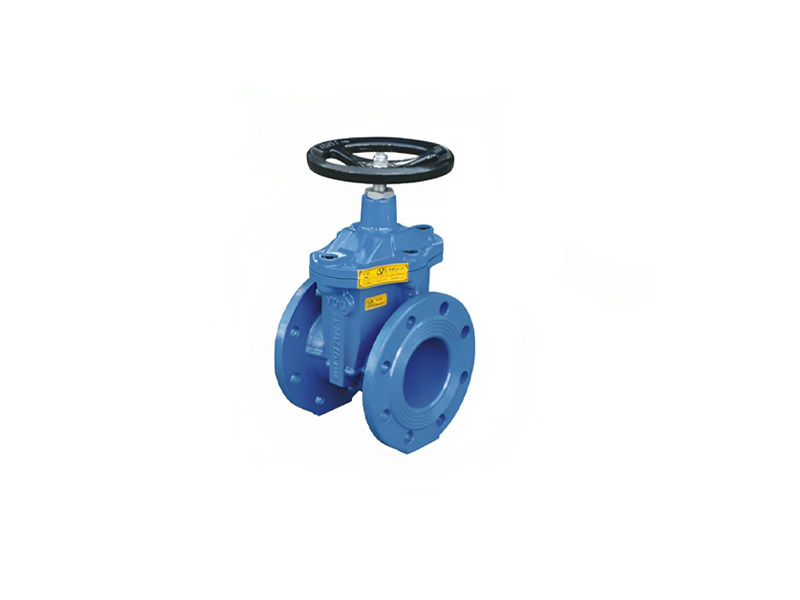

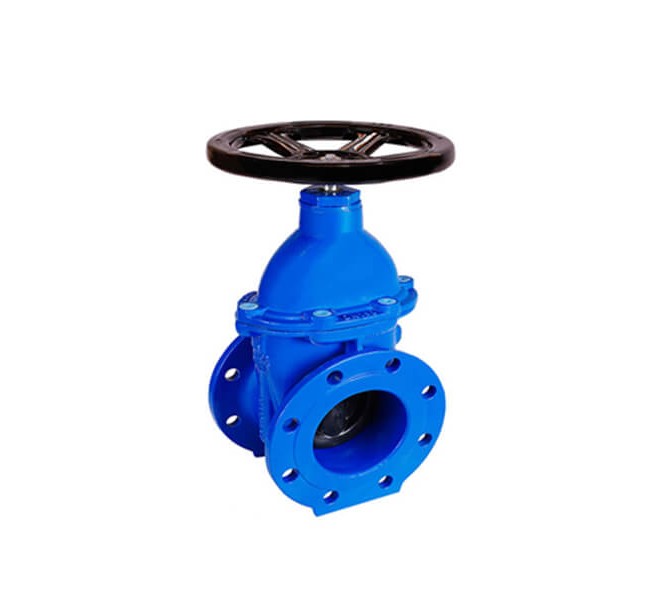

2. شیر فلکه کشویی زبانه لاستیکی (Resilient Seated Gate Valve)
در این نوع, زبانه فلزی با پوشش کامل لاستیک (EPDM یا NBR) روکش شده است.
مزایا:
- آب بندی کامل و بدون نشتی
- مقاومت در برابر خوردگی و رسوب
- عمر طولانی در شبکه های آب شهری
- باز و بسته شدن نرم تر (نیروی کمتر نیاز دارد)
معایب:
- محدودیت در دمای بالا (معمولاً تا ۸۰–۱۲۰°C)
- مناسب نبودن برای بخار یا سیالات نفتی
- در معرض مواد شیمیایی خاص, لاستیک ممکن است خراب شود
کاربرد:
- شبکه های آب شهری و روستایی
- تاسیسات آتش نشانی
- خطوط آب خام و تصفیه خانه ها
سایز شیر فلکه کشویی (اینچ ↔ میلی متر)
- سایز (اینچ) سایز اسمی (میلی متر)
- ½” mm15
- ¾” ۲۰ mm
- ۱″ ۲۵ mm
- ۱¼” ۳۲ mm
- ۱½” ۴۰ mm
- ۲″ ۵۰ mm
- ۲½” ۶۵ mm
- ۳″ ۸۰ mm
- ۴″ ۱۰۰ mm
- ۵″ ۱۲۵ mm
- ۶″ ۱۵۰ mm
- ۸″ ۲۰۰ mm
- ۱۰″ ۲۵۰ mm
- ۱۲″ ۳۰۰ mm
- ۱۴″ ۳۵۰ mm
- ۱۶″ ۴۰۰ mm
- ۱۸″ ۴۵۰ mm
- ۲۰″ ۵۰۰ mm
- ۲۴″ mm 600
قیمت شیر فلکه کشویی فلزی-لاستیکی
فلزی لاستیکی
PN16 PN16 PN10
½” ____ ____ ____
¾” ____ ____ ____
۱″ ____ ____ ____
۱¼” ____ ____ ____
۱½” ۶۸/۶۰۰/۰۰۰ ۷۱/۴۰۰/۰۰۰ ۳۴/۲۰۰/۰۰۰
۲″ ۷۱/۴۰۰/۰۰۰ ۷۵/۲۰۰/۰۰۰ ۳۴/۷۰۰/۰۰۰
۲½” ۷۹/۱۰۰/۰۰۰ ۸۵/۴۰۰/۰۰۰ ۴۲/۰۰۰/۰۰۰
۳″ ۱۰۱/۴۰۰/۰۰۰ ۱۱۳/۴۰۰/۰۰۰ ۵۳/۶۰۰/۰۰۰
۴″ ۱۲۷/۴۰۰/۰۰۰ ۱۵۰/۰۰۰/۰۰۰ ۶۰/۵۰۰/۰۰۰
۵″ ۱۷۰/۰۰۰/۰۰۰ ۱۷۴/۵۰۰/۰۰۰ ۹۷/۵۰۰/۰۰۰
۶″ ۱۹۶/۰۰۰/۰۰۰ ۲۰۷/۰۰۰/۰۰۰ ۱۱۵/۰۰۰/۰۰۰
۸″ ۲۷۲/۷۰۰/۰۰۰ ۳۰۵/۰۰۰/۰۰۰ ۱۵۶/۲۰۰/۰۰۰
۱۰″ ۴۲۱/۵۰۰/۰۰۰ ۴۷۰/۰۰۰/۰۰۰ ۲۶۸/۵۰۰/۰۰۰
۱۲″ ۵۲۱/۵۰۰/۰۰۰ ۵۸۵/۰۰۰/۰۰۰ ۳۷۵/۵۰۰/۰۰۰
۱۴″ ۶۸۳/۰۰۰/۰۰۰ ۷۷۰/۰۰۰/۰۰۰ ____
۱۶″ ۸۳۰/۰۰۰/۰۰۰ ۹۱۲/۰۰۰/۰۰۰ ____
۱۸″ ۱/۱۵۰/۰۰۰/۰۰۰ ۱/۲۰۰/۰۰۰/۰۰۰ ____
۲۰″ ____ ۱/۳۰۰/۰۰۰/۰۰۰ ____
۲۴″ ____ ____ ____
