۱) نازل/شیر سه حالته فلزی
توضیح
- شیر سه راهه فلزی (یا نازلی که سه مسیر دارد) معمولاً برای زمانی استفاده می شود که جریان سیال (مایع یا گاز) بخواهد به دو مسیر متفاوت هدایت شود یا از دو مسیر ترکیب شود. به عنوان مثال ورودی از یک مسیر, خروجی به دو مسیر یا ورودی از دو مسیر, خروجی به یک مسیر.
- این شیرها معمولاً دارای سه پورت (سه منفذ) هستند و می توانند بر اساس طراحی داخلی شان (نوع L-port یا T-port) مسیر جریان را تغییر دهند یا ترکیب کنند.
- از مزایای این سیستم این است که به جای دو شیر معمولی برای تغییر مسیر یا ترکیب, تنها یک شیر سه راهه نصب می شود و فضا, پیچیدگی لوله کشی و هزینه ها کاهش می یابد. مثلاً یکی از تولیدکنندگان بیان کرده است: «It can be reduced piping cost and space» در مورد شیر سه راهه.
- در انتخاب این شیرها نکاتی مانند جنس بدنه (استیل, برنج, فولاد), گِیت/بسته شدن دقیق, نوع سیت (seat), و سایز و فشار کاری باید در نظر گرفته شود. برای مثال نوشته اند: «Sizes: DN 8 – DN 100 (NPS ¼-۱۲) … Full bore or reduced bore» برای شیر سه راهه.
سایز و قیمت
۱اینچ پلاستیکی بدون دنباله ۷/۲۰۰/۰۰۰
۱.۵اینچ پلاستیکی با هیدرانت ته نازلی ۱۴/۵۰۰/۰۰۰
۲اینچ پلاستیکی با هیدرانت ۱۵/۸۰۰/۰۰۰
۲.۵اینچ پلاستیکی با هیدرانت ته نازلی ۲۰/۹۰۰/۰۰۰
مزایا
- امکان انتخاب یا تقسیم مسیر جریان با یک شیر: کاهش تعداد اجزاء لوله کشی و شیرها.
- نصب و فضای کمتر نسبت به دو یا چند شیر معمولی.
- امکان دستیابی به عملکرد ترکیب یا تقسیم جریان در یک واحد.
- طراحی فلزی (فلزات مقاوم مانند استیل یا برنج) باعث دوام مناسب و مقاومت در برابر فشار و دما.
- در طراحی های full-bore, افت فشار کمتر است.
معایب
- به نسبت شیر دو راهه ساده, ساختار پیچیده تری دارد, نصب و نگهداری آن ممکن است دشوارتر باشد.
- قیمت اولیه آن اغلب بالاتر است.
- در برخی طراحی ها (مثلاً T-port) ممکن است مسیرها به طور کامل بسته نشوند یا نشتی داشته باشند, یا ترکیب جریان ممکن است به درستی انجام نشود.
- اگر طراحی full-bore نباشد یا مسیر عبور سیال کاهش دهد, ممکن است افت فشار یا محدودیت جریان داشته باشیم.
- نگهداری و تعمیر آن, به خصوص در محیط های خورنده یا با آلودگی, ممکن است پیچیده تر باشد.
۲) نازل/شیر دار فلزی ساده (دو راهه)
توضیح
شیر فلزی ساده (دو راهه) معمولاً دارای دو پورت است: یک ورودی و یک خروجی. عملکرد آن قطع یا وصل جریان است و به عنوان یک شیر خاموش/روشن استفاده می شود.
در سیستم های لوله کشی صنعتی یا خانگی, این نوع شیرها بسیار رایج هستند و جنس فلزی می تواند استیل, برنج, فولاد باشد. جنس فلز باعث می شود مقاومت در برابر فشار, دما, خوردگی بهتر باشد. از ویژگی های کلیدی شیرهای فلزی این است که «quick operation», «sealing موثر» و «افت فشار کم در وضعیت کاملاً باز» دارند.
سایز و قیمت
۱.۵ اینچ با هیدرانت ته نازلی ۱۷/۰۰۰/۰۰۰
۲اینچ با هیدرانت ۱۹/۱۰۰/۰۰۰
۲.۵اینچ با هیدرانت ته نازلی ۲۴/۲۰۰/۰۰۰
۱اینچ بدون دنباله ۱۰/۲۰۰/۰۰۰
مزایا
- ساده, کم هزینه تر نسبت به شیرهای چندراهه.
- نگهداری راحت تر, ساختار کمتر پیچیده.
- افت فشار پایین در وضعیت باز اگر طراحی full-bore باشد.
- عملکرد سریع (چرخش ۹۰ درجه) برای باز و بسته شدن جریان.
- در بسیاری از کاربردها دقیقاً آنچه لازم است: قطع و وصل جریان بدون تغییر مسیر.
معایب
- قابلیت تغییر مسیر یا ترکیب جریان ندارد; فقط ورودی به خروجی مستقیم.
- اگر برای کار کردن به عنوان چندراهه انتخاب شود, لازم است چند شیر نصب شود که پیچیدگی بیشتری ایجاد می کند.
- با توجه به اینکه ساختار ساده است, ممکن است گزینه های پیشرفته مانند ترکیب جریان یا توزیع پیچیده تر را پشتیبانی نکند.
- در محیط هایی که سیال دارای ذرات معلق زیاد است یا به کنترل جریان دقیق نیاز است, ممکن است کارایی کمتری داشته باشد. برای مثال نوشته اند «Poor throttling performance» در شیرهای توپّی (Ball valves) معمول در مقایسه با شیرهای کنترلی.

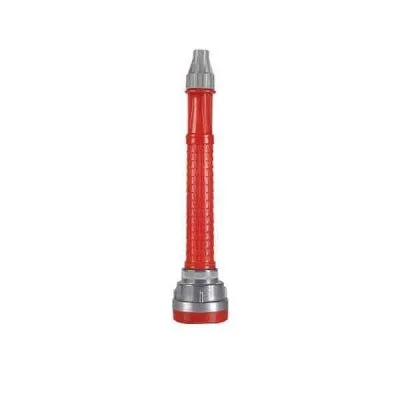

۳) نازل ساده
توضیح
منظور از نازل ساده در اینجا می تواند این باشد که یک قطعه خروجی یا ورودی برای سیال است که شامل شیر داخلی نیست یا تغییر مسیر نمی دهد; یعنی فقط مسیر مستقیم دارد یا قطعه ای است که سیال را به صورت یکنواخت بیرون می دهد. در بسیاری از کاربردها نازل ها برای اسپری کردن, خروجی دادن, یا هدایت جریان به صورت یکنواخت استفاده می شوند. در مقالاتی دیده شده که نازل ها برای کنترل جریان, نرخ جریان, شکل پاشش و … بکار می روند.
در این دسته فلزی بودن نازل می تواند مزایایی مثل مقاومت مکانیکی, دوام بیشتر, تحمل دما و فشار بالاتر را بدهد.
سایز و قیمت
1.۵اینچ با هیدرانت ته نازلی ۵/۸۰۰/۰۰۰
مزایا
- ساختار ساده, هزینه پایین تر.
- نگهداری کم, احتمال خرابی کمتر (چون بخش متحرک کمتری دارد).
- در کاربردهایی که فقط نیاز هست جریان مستقیم یا اسپری بدون تغییر مسیر داشته باشیم, بسیار مناسب است.
- جنس فلزی می تواند مزیت تحمل دما, فشار, خوردگی باشد.
معایب
- قابلیت قطع, کنترل یا تغییر مسیر جریان محدود است.
- در کاربردهایی که نیاز به تقسیم جریان, ترکیب یا چند مسیر دارند, کافی نیست.
- اگر نیاز به کنترل دقیق جریان یا اسپری بسیار خاص باشد, ممکن است نیاز به نازل های خاص تر یا سیستم های کنترلی داشته باشیم.
- افت فشار ممکن است اگر نازل بهینه نشده باشد, بیشتر شود یا جریان یکنواخت نشود.
نتیجه گیری
در جمع بندی, اگر بخواهم بگویم:
- اگر سیستم شما نیاز دارد که جریان بین چند مسیر هدایت شود یا ترکیب شود, مثلا می خواهید ورودی را یا به خروجی A ببرید یا به خروجی B, یا دو ورودی را به یکی ترکیب کنید — در این صورت شیر سه راهه فلزی گزینه بسیار مناسبی است. چون به شما انعطاف مسیر می دهد. البته هزینه, نصب و نگهداری آن بالاتر خواهد بود.
- اگر تنها نیاز دارید که جریان را قطع یا وصل کنید و مسیر ثابت است, شیر دو راهه فلزی گزینه ساده تر, اقتصادی تر و مطمئن تری است.
- اگر خواسته تان صرفاً یک خروجی یا اسپری ساده است و نیازی به کنترل مسیر یا قطع دقیق جریان ندارید, نازل ساده فلزی پاسخگو است — کم هزینه تر, نگهداری کمتر, طراحی ساده تر.
بنابراین انتخاب بین این سه, بستگی به نیاز کاربردی شما, حجم و فشار سیال, تغییر مسیر یا عدم تغییر مسیر, و بودجه و نگهداری دارد. اگر مسیرها محدود و ساده هستند, شیر دو راهه کفایت می کند; اگر مسیرها متعدد اند, شیر سه راهه را در نظر بگیرید; اگر فقط خروجی ساده لازم دارید, نازل ساده بهترین گزینه است.
.
