سیستم های اتصالات کلکتوری (Manifold Systems) به دلیل مزایای متعدد در کنترل دقیق جریان، نگهداری آسان و کاهش اتصالات پنهان، به سرعت جایگزین لوله کشی سنتی در ساختمان های مدرن شده اند. این سیستم ها به ویژه در گرمایش از کف و توزیع آب بهداشتی، به یک ترند اصلی در صنعت ساختمان تبدیل شده اند.
معرفی انواع کلکتور و کاربرد آن ها

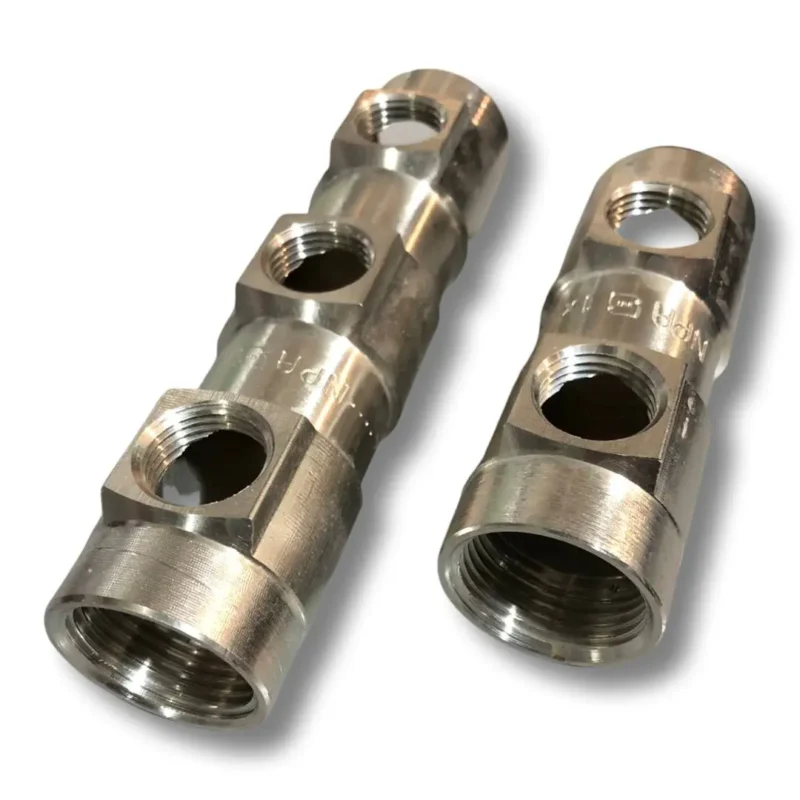

کلکتور (Manifold) به محفظه ای گفته می شود که وظیفه توزیع و جمع آوری جریان سیال (آب سرد، گرم یا سیال گرمایشی) را به صورت همزمان به مدارهای مختلف ساختمان بر عهده دارد.
| نوع کلکتور | مکان نصب و کاربرد اصلی | نحوه عملکرد |
| کلکتور گرمایش از کف | سیستمهای گرمایش از کف | کنترل دما و دبی (دبیسنج/فلومتر) برای هر زون گرمایشی. |
| کلکتور آب بهداشتی | توزیع آب سرد و گرم بهداشتی (آشپزخانه، حمام و …) | توزیع مستقیم آب از منبع اصلی به هر مصرفکننده با فشار برابر. |
| کلکتور ترموستاتیک | گرمایش از کف | قابلیت نصب شیر ترموستاتیک روی هر خروجی برای کنترل دقیق دمای محیط به صورت مجزا (زونبندی دما). |
مدل های اصلی اتصالات کلکتوری (نوع لوله کشی)
مدل های مختلف کلکتور بر اساس نوع اتصال خروجی های خود به لوله ها دسته بندی می شوند که هر کدام مزایا و معایب خاصی دارند:
الف) نیوکلکتور با اتصالات کوپلی
توضیح: این مدل از اتصالات مکانیکی (کوپلینگ) استفاده می کند که نیازی به حرارت یا پرس ندارد. لوله PEX یا PEXALPEX با استفاده از یک بوش و مهره مخصوص به کلکتور متصل می شود.
مزایا:
سرعت نصب بالا و آسانی نصب بدون نیاز به ابزار تخصصی گران قیمت.
ایجاد یک اتصال محکم و ایمن در صورت نصب صحیح.
معایب:
نیاز به دقت بالا در بریدن لوله و قرارگیری بوش.
حجم نسبتاً بزرگتر اتصال نسبت به مدل پرسی.

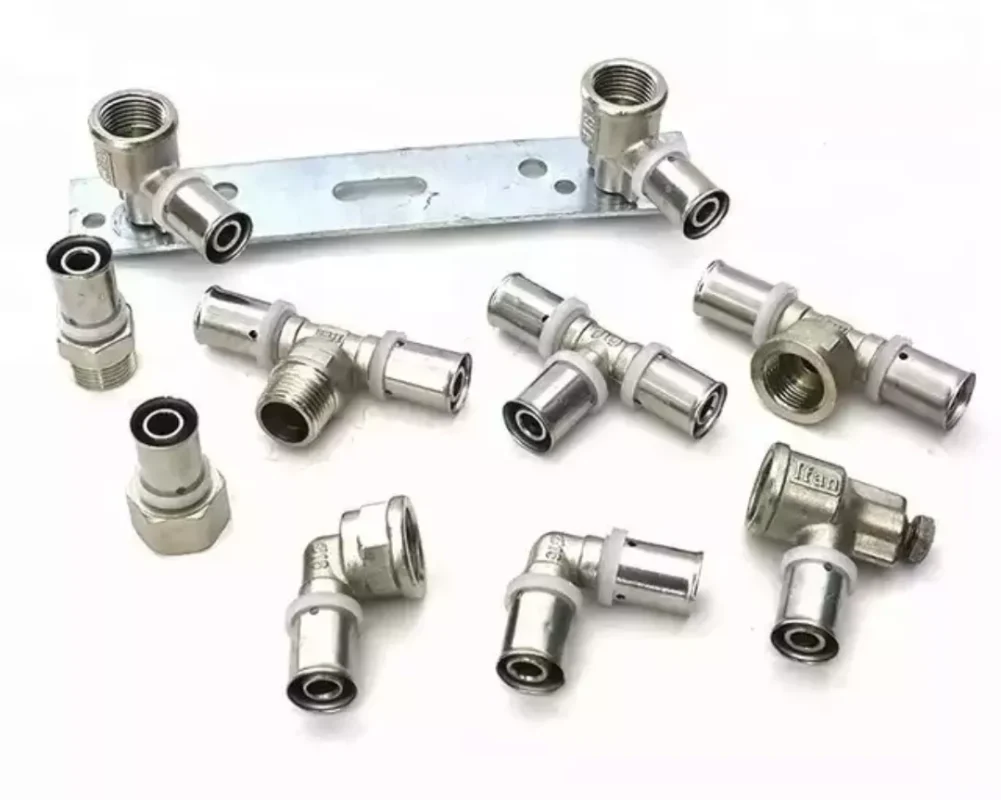

ب) نیوکلکتور با اتصالات پرسی
توضیح: در این سیستم، لوله (معمولاً PEX یا PEXALPEX) با استفاده از بوش های فلزی یا پلاستیکی و ابزار پرس (هیدرولیک یا دستی) به کلکتور متصل شده و آب بندی می شود.
مزایا:
آب بندی بسیار مطمئن و دائمی که احتمال نشت را به صفر می رساند.
اتصال بسیار کوچک تر و زیباتر (کاهش فضای اشغال شده).
معایب:
نیاز به ابزار پرس تخصصی و گران قیمت برای نصب.
تغییر یا اصلاح اتصال پس از پرس دشوار است.

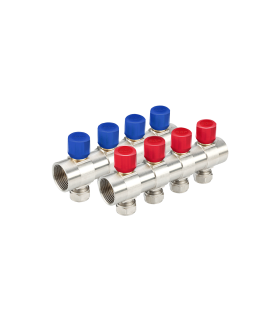

ج) نیوکلکتور با اتصالات رزوه ای (پیچی)
توضیح: خروجی کلکتور رزوه شده است و اتصال لوله با استفاده از مهره و مغزی رزوه دار و در برخی موارد نوار تفلون یا آب بندی مایع صورت می گیرد.
مزایا:
ارزان تر بودن نسبی نسبت به اتصالات کوپلی و پرسی.
قابلیت تعمیر و تعویض آسان بدون نیاز به برش لوله یا ابزار پرس.
معایب:
احتمال نشت در بلند مدت، به خصوص در صورت نصب نادرست یا استفاده نکردن از مواد آب بندی مناسب.
نیاز به سرویس دوره ای و چک کردن آب بندی.
مزایا و معایب کلی سیستم های کلکتوری
✅ مزایای اصلی
- کاهش اتصالات در کف و دیوارها: حذف اتصالات پنهان که اصلی ترین منبع نشت در لوله کشی سنتی هستند.
- دسترسی آسان: تمامی اتصالات و شیرآلات در یک نقطه متمرکز (جعبه کلکتور) قرار دارند و امکان تعمیر و نگهداری سریع فراهم است.
- توزیع فشار یکنواخت: در سیستم های آب بهداشتی، هر مصرف کننده مستقیماً به کلکتور متصل است، بنابراین افت فشار هنگام باز و بسته شدن شیرهای دیگر به حداقل می رسد.
- زون بندی (Zoning) دقیق: در سیستم گرمایشی، می توان دمای هر اتاق یا ناحیه را به صورت مستقل کنترل کرد.
❌ معایب اصلی
- هزینه اولیه بالاتر: قیمت کلکتور و لوله کشی شعاعی (استفاده بیشتر از لوله) نسبت به لوله کشی انشعابی اولیه بیشتر است.
- فضای مورد نیاز: نیاز به نصب جعبه کلکتور (Manifold Box) در دیوار یا محلی که دسترسی به آن آسان باشد.
- لوله کشی شعاعی: نیاز به استفاده از لوله های بلندتر برای رسیدن از کلکتور به هر نقطه مصرف.
- ۴. پرسش و پاسخ متداول (FAQ) در مورد کلکتورها
پرسش پاسخ متداول در مورد کلکتور ها
| پرسش | پاسخ |
| مزیت فلومتر (دبیسنج) در کلکتور چیست؟ | فلومتر امکان تنظیم دقیق دبی آب ورودی به هر مدار گرمایشی را فراهم میکند، که برای ایجاد گرمایش یکنواخت و بالانس کردن سیستم ضروری است. |
| آیا میتوان لولهکشی سنتی را به کلکتوری تبدیل کرد؟ | بله، اما نیاز به نصب کلکتور و کشیدن لولههای جدید به صورت شعاعی برای هر نقطه مصرف یا زون وجود دارد. |
| بهترین نوع کلکتور برای گرمایش از کف کدام است؟ | کلکتورهای ترموستاتیک فلومتردار (از نوع کوپلی یا پرسی) بهترین گزینه هستند، زیرا امکان کنترل همزمان دبی و دما را فراهم میکنند. |
| نحوه نگهداری از کلکتور چگونه است؟ | بازرسی دورهای اتصالات از نظر نشت، هواگیری منظم (در سیستمهای گرمایشی) و کنترل عملکرد دبیسنجها (فلومترها). |
| چه کسانی نمایندگی فروش و نصب اتصالات کلکتوری را دارند؟ | تجهیزات ساختمان نمایندگی رسمی فروش انواع اتصالات کلکتوری، از جمله مدلهای کوپلی، پرسی، و رزوه ای را دارا میباشد. |
